Ремонт LG 42LN655V — полосы на экране, не проблема!
Всем привет, как мы знаем матрица телевизора — это самый дорогой элемент- менять его не целесообразно.
Ремонтировать не всегда удается, но в данном случае изображение восстановилось на все 100%
ну перейдем к самой теме.

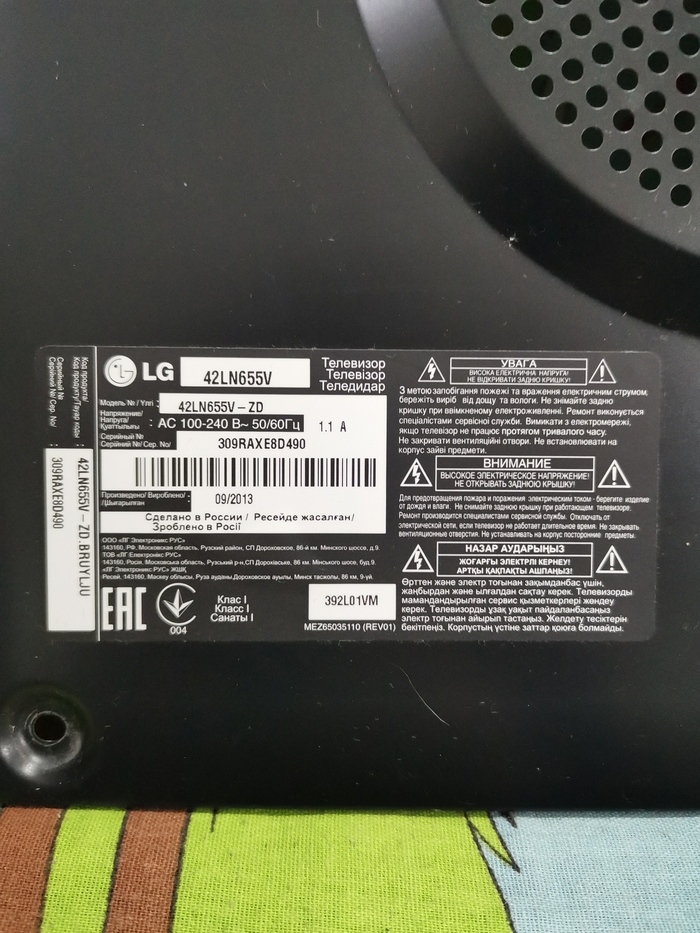

имеем телевизор LG 42LN655V , неисправность — горизонтальные полосы и при их появлении затемняется нижний правый угол экрана — просмотру очень мешает.
вот такая вот моделька. диагностируем проблему:
1. Разбираем телевизор — снимаем заднюю крышку

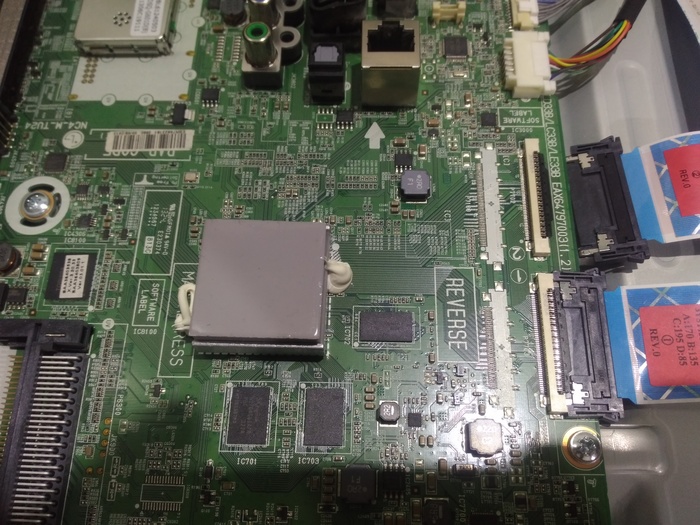

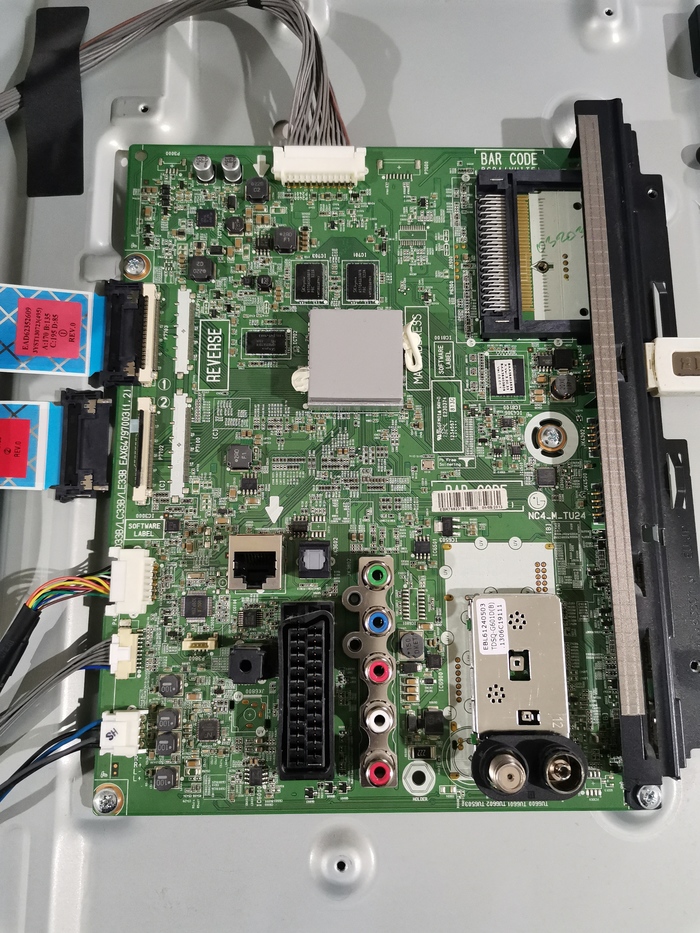

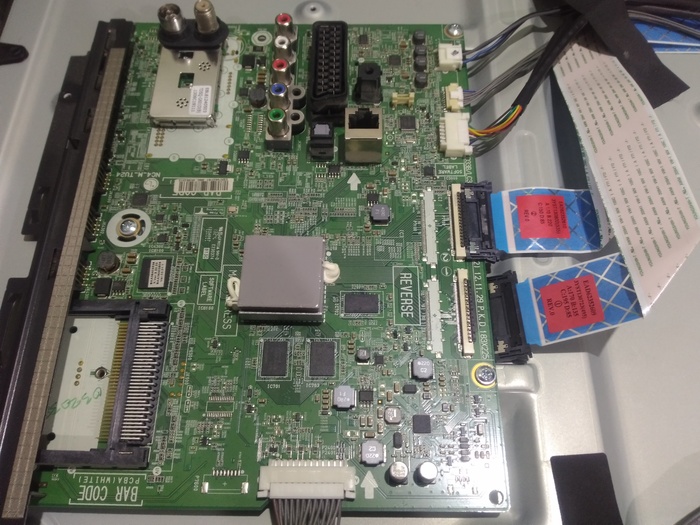

находим материнскую плату-она зеленого цвета) на ней справа два широких шлейфа которые уходят на экран- они то нас и интересуют.
2. отсоединяем один из них и включаем телевизор — при исправном экране должны увидеть экран разделенный пополам, одна сторона белая, а вторая темная с логотипом LG нет сигнала или же какую-то часть этого логотипа, но мы видим следующее
у нас правая сторона белая как положено а левая с полосами чего не должно быть.
проделываем данное испытание с другой стороны.
отсоединяем второй шлейф и подсоединяем первый

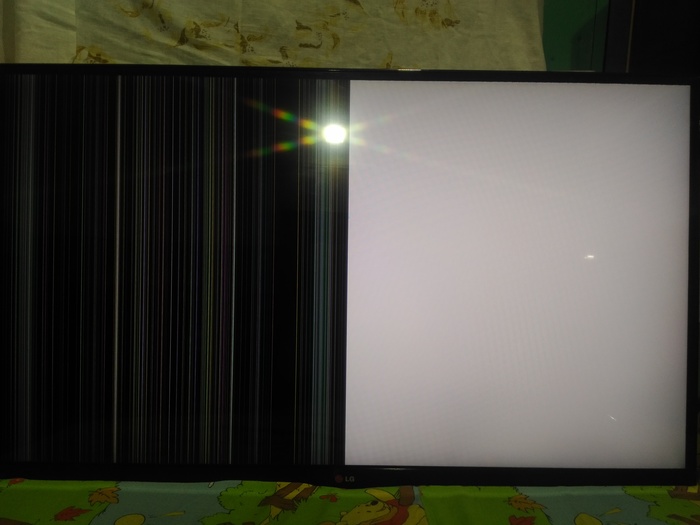

и наблюдаем следующую картину:
то же самое только с другой стороны. это нам говорит о том что матрица не исправна.
при визуальном осмотре экрана было обнаружено еле заметных два пятна от жидкости которые стекли вниз по экрану и благополучно засохли, жидкость естественно попала вниз под экран на контакты, в место где соединяется экран с дешифраторами, там находиться планка с контактами- в домашних условиях данную проблему не исправить — нужно дорогое оборудование для замены этих планок — по России как мне известно такие ремонты делают лишь в двух местах и то берутся не за все случаи. (имеется ввиду перепайка планки которая крепиться к матрицы)
делаем вывод: пятна жидкости у нас справа, полосы горизонтальные значит плохой контакт на боковом дешифраторе с правой стороны.
3. переходим к устранению проблемы, поломки.
на фото видно что под один из шлейфов подложена бумажечка- она будет изолировать неисправный контакт матрицы от материнской платы, неисправный участок ищем экспериментальным путём, бумажку делаем сначала широкую в половину одного шлейфа, ставим ее подключаем оба шлейфа и включаем телевизор- если попали правильно картинка восстановиться если нет то будут артефакты на экране — далее после того как определились более менее с проблемным местом, урезаем наш изолятор (бумажку) тем самым открывая часть контактов, урезаем постепенно периодически включая телевизор, задача как можно точнее локализовать проблемный участок.
у меня получилось около 7 контактов закрытых. что дало отличный результат — экран восстановился на 100 процентов.
4. собираем телевизор и наслаждаемся просмотром любимых программ))
Вывод: мы сэкономили наши средства на мастерской и на покупку нового тв. данный телевизор еще послужит долгое время.
не все полосы можно убрать даже во внутреннее вмешательстово самого экрана — в нашем случае получилось на отлично.
