Каждый владелец серверной, производственного цеха, дата-центра или телеком-узла сталкивался с парадоксом: на улице мороз, а кондиционер отказывается работать. Точнее, он даже не отказывается — он защищается. Конструктивно сплит-система не рассчитана на охлаждение помещения, когда за окном -15°C или -30°C. Компрессор просто не может поднять давление фреона, масло густеет, вентилятор наружного блока гонит ледяной воздух через конденсатор, и система уходит в аварию по низкому давлению.
Классическое решение — установка зимнего комплекта (регулятор оборотов вентилятора и подогрев картера). Но у этого метода есть потолок: при -20…-25°C даже «зимний вариант» перестаёт справляться. А что делать, если оборудование должно работать в регионах Крайнего Севера или на объектах, где требования по отказу — часы, а не дни?
Ответ есть. И он называется «Комплекс обеспечения круглогодичной работы кондиционеров ВСМ» от компании https://vsm.infrareda.com. В этой статье расскажем:
почему обычные кондиционеры «зимуют» плохо;
как устроен ВСМ и почему он работает до -50°C;
какие варианты исполнения существуют;
где нужны такие решения — и где на них экономят зря.
Почему кондиционер отказывается работать в мороз
Давайте коротко вспомним физику. В режиме охлаждения:
наружный блок отводит тепло, которое забрали из помещения;
конденсатор (радиатор наружного блока) должен быть горячее уличного воздуха;
чем холоднее на улице, тем сильнее падает давление конденсации.
При падении давления ниже допустимого:
в испарителе (внутренний блок) закипает фреон при отрицательных температурах — зимой внутрь помещения начинает дуть холод;
компрессор работает на «жидком» ходе — гидроудар неминуем;
автоматика отключает систему по защите низкого давления.
Зимние комплекты (замедление вентилятора + обогрев картера) искусственно поднимают давление, но:
увеличение оборотов вентилятора зимой даёт обратный эффект;
при -25°C даже минимальные обороты переохлаждают конденсатор;
компрессор работает на грани масляного голодания.
Результат: снижение ресурса, частые аварийные остановки, замена компрессора каждые 1–2 года вместо 10 лет.
Комплекс ВСМ: принципиально другой подход

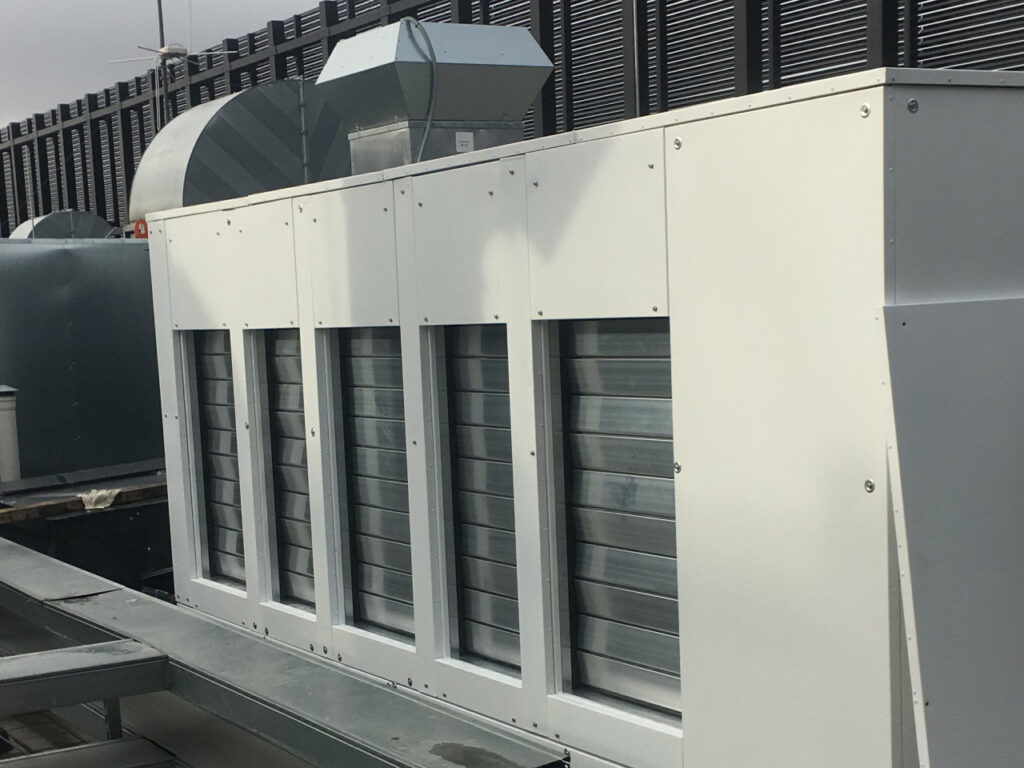

ВСМ (Всесезонная Система Модуляция) — это не доработка кондиционера, а утеплённый кожух с управляемыми воздушными клапанами, который устанавливается на наружный блок (или группу блоков).
Базовый принцип: забор воздуха не с улицы, а из внутренней камеры ВСМ, где температура искусственно поддерживается в рабочем диапазоне.
Как работает ВСМ шаг за шагом:
Летом — воздушные клапаны открыты. Наружный блок работает штатно, атмосферный воздух свободно проходит сквозь камеру ВСМ. Никакого сопротивления, никакого снижения эффективности. Энергоэффективность не падает.
Зимой — система мониторит температуру воздуха после конденсатора (не наружную!). Если она опускается ниже заданного порога (например, +10°C), приводы начинают закрывать клапаны.
Закрытые клапаны — воздух, нагретый самим конденсатором (на 10–15°C), задерживается внутри камеры и начинает перепускаться с выхода на вход. Образуется замкнутый тепловой контур. Температура внутри ВСМ растёт.
Как только температура выходящего воздуха поднимается выше верхней границы (например, +16°C), клапаны приоткрываются, чтобы подмешать свежий уличный холод.
Пропорциональное регулирование (ПИД-управление) поддерживает стабильную температуру в камере с точностью ±2°C. Автоматика — без рывков и частых переключений.
Итог: конденсатор «видит» зимой такую же температуру воздуха, как в межсезонье. Компрессор работает в паспортном режиме. Климатическая установка не выключается даже в -50°C.
Что входит в состав ВСМ от «ИнфраРэда»
1. Сборно-сварной каркас
двойная полимерная окраска (1-й слой — цинкогрунт) — защита от коррозии на десятки лет;
сборно-разборная конструкция — монтаж на объекте без сварки.
2. Панели из поликарбоната 16 мм
высокая ударопрочность;
светопропускание (не нужен дополнительный свет при обслуживании);
термоизоляция (снижаются теплопотери).
3. Воздушные клапаны с электроприводом
герметичные, теплоизолированные;
электрообогрев створок — исключается обмерзание.
4. Система регулирования температуры
датчик наружной температуры;
датчик температуры после конденсатора;
электрообогрев клапанов (ТЭН).
5. Стояночный электронагреватель
поддерживает положительную температуру внутри ВСМ при полной остановке (авария или профилактика);
не даёт замёрзнуть блоку даже при долгом простое.
6. Щит автоматики
готовое логическое управление;
возможность вывода информации по Modbus RTU/TCP в систему диспетчеризации;
защита от короткого замыкания и перегрева.
7. Паспорт и заводская маркировка
Каждый комплекс перед отправкой проходит контрольную сборку и проверку автоматики в заводских условиях. На объект приезжает «конструктор» с маркированными элементами и монтажной схемой.
Варианты исполнения ВСМ — под любую задачу
Ассортимент «ИнфраРэда» перекрывает 90% типовых наружных блоков:
| Модель | Количество клапанов | Габариты (Д×Ш×В) | Особенность |
|---|---|---|---|
| ВСМ-К1 | 4 | 1,5×1,5×2,2 м | Отвод тепла вверх, для одного мощного блока |
| ВСМ-К2 | 8 | 3,0×1,5×2,2 м | Для двух блоков в ряд |
| ВСМ-К3 | 12 | 4,5×1,5×2,2 м | Для трёх и более блоков |
| ВСМ-1 | 2 | 1,5×1,5×2,6 м | Вертикальная ось вентилятора |
| ВСМ-2 | 1 | 1,5×1,5×2,6 м | Компакт-решение |
| ВСМ-5 | 2 | 1,2×1,2×1,7 м | Горизонтальный отвод тепла (вбок) |
| ВСМ-6 | 2 | 1,5×1,5×1,7 м | Увеличенный вариант с отводом вбок |
❗️ Есть возможность изготовления индивидуального проекта по техзаданию заказчика — нестандартный размер, особое армирование, антивандальное исполнение.
Где применение ВСМ критически важно (а не «просто хочется»)
1. Серверные и дата-центры
Тут тепло рассеивается 24/7/365. Остановка охлаждения зимой на час — риск выхода из строя дисковых массивов и коммутаторов. ВСМ даёт 100% гарантию работы.
2. Телеком-узлы и базовые станции
Оборудование связи обязано работать без перерывов. При -30°C обычный кондиционер встанет — ВСМ продолжит охлаждать.
3. Промышленные холодильные камеры (внутри здания)
Даже если на улице -40°C, технические помещения (компрессорные, аппаратные) требуют охлаждения. Наружный блок часто стоит просто на улице — без ВСМ он замёрзнет.
4. Зимние строительные городки, вахтовые посёлки
Там где нет центрального кондиционирования, но есть бытовые сплиты — ВСМ позволяет штатно охлаждать помещения даже при экстремальных морозах.
5. Объекты Минобороны, РЖД, «Роснефть», «Газпром»
Здесь регламенты жесткие. ВСМ неоднократно прошёл сертификацию и экспертизу промышленной безопасности.
А что с монтажом и обслуживанием?
Монтаж — каркас собирается на месте из готовых секций. Не нужен кран (достаточно подъёма на 2 этажа). Установка одного комплекса — 1 день для бригады из 2 человек.
Обслуживание — поликарбонатные панели легко снимаются. Доступ к наружному блоку — полный. Можно мыть конденсатор, менять вентиляторы, проверять клапаны. После обслуживания панели встают на место за 15 минут.
Надёжность — клапаны с электрообогревом не примерзают даже после ледяного дождя. Автоматика с защитой от короткого замыкания и обрыва датчиков.
Почему ВСМ выгоднее, чем частые ремонты
Посчитаем простую экономику на 3 года:
| Параметр | Без ВСМ (зимний комплект) | С ВСМ |
|---|---|---|
| Работоспособность до -50°C | Нет (остановка при -25°C) | Да |
| Замена компрессора за 3 года | 1–2 раза (20–50 тыс. руб) | 0 |
| Простои критичного оборудования | Часами, если нет резерва | 0 |
| Потребление электроэнергии | Выше из-за неэффективного режима | Паспортное |
| Срок службы кондиционера | 3–5 лет | 10–15 лет |
Выгода очевидна: ВСМ окупается за одну зиму на объектах с высокими требованиями к надёжности. А для дата-центров и связи страховка от простоя — бесценна.
Реальные кейсы применения
Казань, телеком-узел — после внедрения ВСМ-К2 отказы кондиционеров по низкому давлению прекратились полностью. Работа при -40°C — стабильное охлаждение.
Сургут, серверная нефтяной компании — 3 наружных блока в ВСМ-К3. Система диспетчеризации Modbus выводит тренды температур. За две зимы — ноль аварий.
Москва, ЦОД — ВСМ-1 для прецизионного кондиционера Liebert. Требование заказчика: круглогодичный режим без остановки. Исполнено.
Подведём итог: кому и когда нужен ВСМ?
Закажите расчёт комплекса «ВСМ», если:
ваш кондиционер (или группа кондиционеров) должен работать круглый год без перерывов;
зимой температура опускается ниже -15…-20°C;
простой оборудования приводит к прямым финансовым потерям;
вы готовы один раз вложиться в надёжное инженерное решение, а не менять компрессоры каждую зиму.
ВСМ от «ИнфраРэда» — это упакованная промышленная логика. Никаких кустарных «кипятильников» в поддон и подрезки вентилятора. Только железобетонная гарантия, что наружный блок будет видеть зимой — летнюю температуру воздуха.
